四大類應用環境溫度，溫度覆蓋范圍-100℃~+300℃
采用更為穩定的敏感芯體結構
適合各類環境綜合試驗中的振動測試
| 型號 | 普通型 | 23155/23255 | 24155/24255 | 23147/23247 | 24147/24247 | 24116/24216 | ||||
| 高端型 | J23150/J23250 | J24150/J24250 | J22157/J22257 | J23157/J23257 | J24157/J24257 | J23158/J23258 | J23156/J23256 | J24156/J24256 | ||
| 特征描述（工作溫度） | 普通芯體：-55~160°C 高端芯體：-55~250°C | 普通芯體：-70~160°C 高端芯體：-70~250°C | -100~250°C | -55~300°C | -70~160°C | |||||
| 外形尺寸mm（六角x高） | 13x21/13x16 | 16x26/16x21 | 13x21/13x16 | 13x21/13x16 | 16x26/16x21 | 15x22/15x17 | 13x22/13x17 | 16x22/16x17 | 16x24/16x18 | |
| 靈敏度（pC/g） | 10 | 30 | 5 | 10 | 30 | 20 | 10 | 30 | 25 | |
| 測量范圍（g peak） | ±4000 | ±1500 | ±600 | ±500 | ±150 | ±300 | ±400 | ±150 | ±200 | |
| 幅值線性 | ±1% | |||||||||
| 頻率范圍 | ±5%（Hz~kHz） | 0.5~10 | 0.5~7 | 0.5~15 | 0.5~10 | 0.5~7 | 0.5~10 | 0.5~10 | 0.5~7 | —— |
| ±10%（Hz~kHz） | 0.3~11 | 0.3~9 | 0.3~16 | 0.3~11 | 0.3~9 | 0.3~12 | 0.3~11 | 0.3~9 | 0.5~8 | |
| 安裝諧振頻率（kHz） | ≥42 | ≥27 | ≥48 | ≥42 | ≥27 | ≥42 | ≥42 | ≥27 | ≥25 | |
| 橫向靈敏度 | ≤5% | |||||||||
| 芯體電容（pF） | 1250 | 700 | ||||||||
| 芯體絕緣阻抗（Ω） | ≥1x1011 | |||||||||
| 安裝絕緣電阻 | —— | |||||||||
| 最大承受加速度值（g peak） | 6000 | 3000 | 800 | 800 | 300 | 600 | 800 | 300 | 1000 | |
| 最大承受沖擊值（g peak） | 8000 | 3500 | 800 | 1000 | 350 | 700 | 1000 | 350 | 1000 | |
| 工作溫度（℃） | 普通：-55~160°C 高端：-55~250°C | 普通：-70~160°C；高端：-70~250°C | -100~250°C | -55~300°C | -55~300°C | -70~160 | ||||
| 密封形式 | 激光焊接 | |||||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | |||||||||
| 外殼材料 | 不銹鋼 | 鈦合金 | 不銹鋼 | |||||||
| 安裝方式_內螺紋螺孔 | M5 | |||||||||
| 重量（克） | 16 | 26 | 12 | 15 | 25 | 15.5 | 16 | 26 | 29 | |

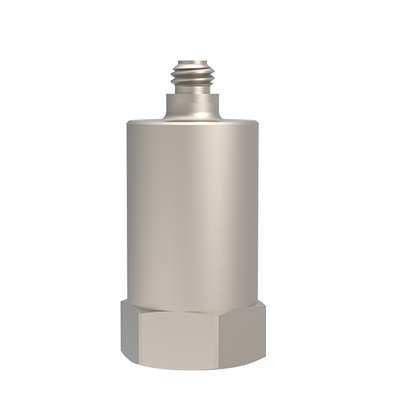

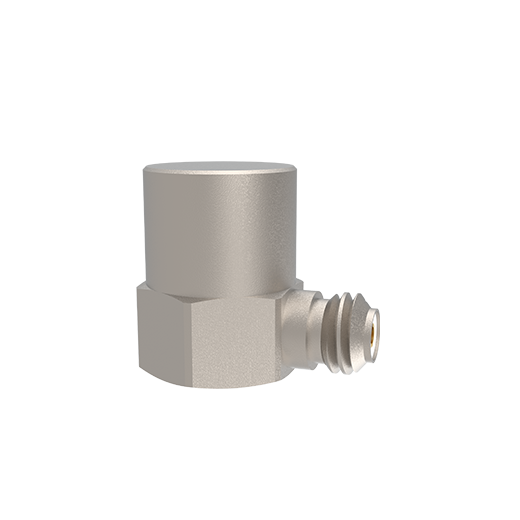

| 傳感器輸出接頭形式 | 2x1xx/J2x1xx M5頂端輸出；2x2xx/J2x2xx M5側端輸出 | |||||||||
| 電纜兩端接頭形式 | M5—M5（511xx11）；M5—BNC（511xx12） | |||||||||
| 常用電纜選項 (電纜描述/型號) | *電纜兩端接頭 M5—M5：Φ3mm PVC電纜（5111311）；Φ3mm TPV電纜（5112811）；Φ2mm 四氟高溫電纜（5111211） *電纜兩端接頭 M5—BNC：Φ3mm PVC電纜（5111312）；Φ3mm TPV電纜（5112812）；Φ2mm 四氟高溫電纜（5111212） | |||||||||
| 標準附件 | ①M(fèi)5安裝螺釘；②標配：1米同軸PVC電纜（普通），1米同軸高溫電纜（高端）；③出廠校驗報告 | |||||||||
